問題-144：幾何公差・寸法指示

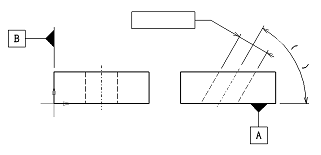

次の説明に対応した幾何公差と寸法を、図形に指示してください。

実際の（再現した）軸線は、データムBに対して平行で、
データム平面Aに対して理論的に 正確に60°傾いた直径0.1の円筒公差域の中になければならない。

解答を見る

解答

次の説明に対応した幾何公差と寸法は次のようになります。

実際の（再現した）軸線は、データムBに対して平行で、
データム平面Aに対して理論的に 正確に60°傾いた直径0.1の円筒公差域の中になければならない。
