問題-132：管用ねじの図示寸法

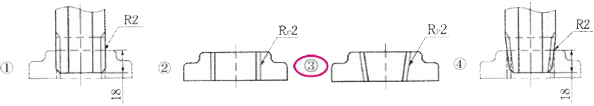

下記に示す図のうち、誤っているものはどれか。

解答を見る

解答

下記に示す図のうち、誤っているものは③です。

⇒ Rは管用テーパおねじ、Rcは管用テーパめねじを表し、
管用テーパねじは、ねじの呼びの記入によりテーパねじであることが明示されるので、
図示においてテーパ形状を省略した簡略図（①、②）とテーパ部を誇張した図（④）のどちらでもよい。
Rpは管用テーパねじ用平行めねじであり、平行ねじで図示するのが正しい。
