問題-35：図面の誤り

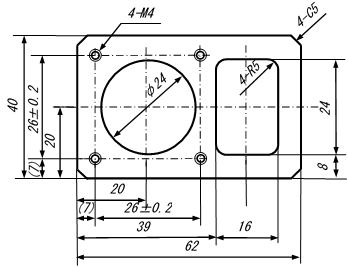

次の図面には誤りがある。　どこか？

解答を見る

解答

下図の誤りは次の通りです。

⇒ 5か所
① φ24：直径であることが明らかな場合、φはつけない。
② 個数表記：1998年JISで、4-M4 のような個数表記は、国際基準に従って 4×M4 と表示するように改訂されている。
③④ R5･C5の個数表示：R面取りやC面取りは個数表記できない。
⑤ ねじ表示：1998年JISで、ねじの谷底は細線で描いた円周の 3/4 にほぼ等しい円の一部で表すと改訂されている。
